Sebagai pemasok bagian penggilingan CNC untuk katup, memastikan konsentrisitas bagian -bagian ini sangat penting. Konsentrisitas mengacu pada sejauh mana dua atau lebih fitur silindris memiliki sumbu tengah yang sama. Dalam konteks bagian -bagian katup, konsentrisitas yang akurat sangat penting untuk fungsionalitas, kinerja, dan umur panjang yang tepat. Dalam posting blog ini, saya akan membagikan beberapa strategi utama dan praktik terbaik tentang cara memastikan konsentrisitas suku cadang katup penggilingan CNC.
Memahami pentingnya konsentrisitas di bagian katup
Suku cadang katup digunakan dalam berbagai industri, termasuk minyak dan gas, otomotif, kedirgantaraan, dan manufaktur. Bagian -bagian ini sering mengalami tekanan tinggi, suhu, dan tekanan mekanis. Setiap penyimpangan dalam konsentrisitas dapat menyebabkan berbagai masalah, seperti kebocoran, berkurangnya laju aliran, peningkatan keausan, dan kegagalan prematur katup.
Misalnya, dalam katup bola, bola harus dipusatkan secara tepat di dalam tubuh katup untuk memastikan segel yang tepat. Jika bola mati - tengah, itu dapat menyebabkan kebocoran, yang tidak hanya boros tetapi juga dapat menimbulkan risiko keselamatan dalam aplikasi tertentu. Demikian pula, dalam katup gerbang, gerbang perlu bergerak dengan lancar dan merata di dalam panduan katup, yang membutuhkan konsentrisitas presisi yang tinggi.
Pertimbangan Pra - Pemesinan
Pemilihan materi
Pilihan material untuk bagian katup dapat memiliki dampak signifikan pada konsentrisitas. Bahan dengan struktur butir yang tidak konsisten atau tekanan internal dapat berubah bentuk selama pemesinan, yang mengarah ke masalah konsentrisitas. Sebagai pemasok, kami dengan hati -hati memilih bahan berkualitas tinggi yang dikenal karena stabilitas dan kemampuan mesinnya. Misalnya, stainless steel adalah pilihan populer untuk bagian katup karena ketahanan korosi dan sifat mekanik yang baik.
Desain bagian
Bagian katup yang dirancang dengan baik lebih mungkin untuk mencapai konsentrisitas yang akurat. Selama fase desain, kami bekerja sama dengan pelanggan kami untuk mengoptimalkan geometri bagian. Ini termasuk meminimalkan sudut dan transisi yang tajam, yang dapat menyebabkan konsentrasi stres dan mempengaruhi akurasi pemesinan. Selain itu, kami memastikan bahwa bagian tersebut memiliki ketebalan dinding yang cukup untuk mempertahankan bentuknya selama pemesinan dan dalam layanan.
Pengaturan dan Kalibrasi Mesin
Pemilihan mesin
Jenis mesin penggilingan CNC yang digunakan memainkan peran penting dalam mencapai konsentrisitas. Kami berinvestasi dalam mesin presisi tinggi yang dilengkapi dengan sistem kontrol canggih dan spindel berkualitas tinggi. Mesin -mesin ini mampu mempertahankan toleransi yang ketat dan memberikan hasil yang konsisten. Misalnya, mesin penggilingan CNC 5 - Axis menawarkan fleksibilitas dan akurasi yang lebih besar dibandingkan dengan mesin sumbu 3 -, memungkinkan kami untuk mengolah bagian katup kompleks dengan konsentrisitas yang lebih baik.
Kalibrasi mesin
Kalibrasi reguler mesin penggilingan CNC sangat penting untuk memastikan pemesinan yang akurat. Kami mengikuti jadwal kalibrasi yang ketat, yang termasuk memeriksa runout spindle, akurasi penentuan posisi sumbu linier, dan pengulangan sumbu putar. Setiap penyimpangan dari toleransi yang ditentukan segera diperbaiki untuk mencegah masalah konsentrisitas. Misalnya, runout spindle dapat menyebabkan alat pemotong untuk pindah - tengah, menghasilkan pemesinan bagian katup yang tidak akurat.
Pemilihan dan pengaturan perkakas
Pilihan alat pemotong dan pengaturan yang tepat juga penting untuk konsentrisitas. Kami memilih alat pemotongan berkualitas tinggi yang dirancang untuk operasi material dan pemesinan tertentu. Misalnya, pabrik ujung karbida sering digunakan untuk pemesinan bagian katup stainless steel karena kekerasan tinggi dan ketahanan aus.
Pengaturan alat yang tepat termasuk memastikan panjang alat yang benar, offset alat, dan perataan pahat. Setiap kesalahan dalam pengaturan alat dapat menyebabkan masalah konsentrisitas. Kami menggunakan perangkat pengaturan alat presisi untuk mengukur dan menyesuaikan parameter alat secara akurat.
Strategi pemesinan
Operasi kasar dan finishing
Kami memisahkan proses pemesinan menjadi operasi kasar dan finishing. Selama tahap kasar, kami menghapus sebagian besar bahan dengan cepat, menggunakan kedalaman pemotongan yang lebih besar dan laju umpan. Ini membantu mengurangi waktu pemesinan tetapi mungkin tidak mencapai konsentrisitas yang diperlukan.
Pada tahap finishing, kami menggunakan kedalaman pemotongan yang lebih kecil dan laju umpan untuk mencapai dimensi akhir dan permukaan akhir. Ini memungkinkan kami untuk memperbaiki setiap penyimpangan kecil dalam konsentrisitas yang mungkin terjadi selama proses pengelolaan.
Beberapa pemesinan pass
Untuk bagian katup yang kompleks, beberapa pemesinan pass dapat digunakan untuk meningkatkan konsentrisitas. Dalam pendekatan ini, bagian ini dikerjakan dalam beberapa umpan, dengan masing -masing umpan menghilangkan sejumlah kecil bahan. Ini membantu mengurangi kekuatan pemotongan dan meminimalkan risiko deformasi bagian, menghasilkan konsentrisitas yang lebih baik.
Dalam - Inspeksi Proses
Kami melakukan inspeksi proses selama pemesinan bagian katup untuk memantau konsentrisitas. Ini melibatkan penggunaan instrumen pengukuran presisi seperti mesin pengukur koordinat (CMM) dan indikator dial. Dengan memeriksa dimensi bagian dan konsentrisitas pada berbagai tahap pemesinan, kami dapat mendeteksi masalah apa pun lebih awal dan membuat penyesuaian yang diperlukan.
Posting - Inspeksi Pemesinan
Inspeksi Dimensi
Setelah pemesinan, kami melakukan inspeksi dimensi komprehensif dari bagian -bagian katup. Ini termasuk mengukur diameter, panjang, dan konsentrisitas fitur kritis. Kami menggunakan CMM untuk mendapatkan pengukuran yang sangat akurat. CMM dapat dengan cepat dan tepat mengukur posisi dan orientasi fitur silindris, memungkinkan kita untuk menentukan apakah konsentrisitas memenuhi toleransi yang ditentukan.
Inspeksi akhir permukaan
Permukaan bagian akhir bagian katup juga dapat mempengaruhi konsentrisitas. Permukaan kasar dapat menyebabkan gesekan dan keausan tambahan, yang dapat menyebabkan ketidaksejajaran dari waktu ke waktu. Kami menggunakan penguji kekasaran permukaan untuk memastikan bahwa permukaan akhir bagian memenuhi standar yang diperlukan.
Sistem Kontrol Kualitas
Kami memiliki sistem kontrol kualitas yang ketat untuk memastikan konsentrisitas bagian katup penggilingan CNC kami. Sistem ini mencakup dokumentasi semua proses pemesinan, hasil inspeksi, dan tindakan korektif. Kami juga melakukan audit reguler untuk memastikan kepatuhan dengan standar industri dan kebutuhan pelanggan.
Kesimpulan
Memastikan konsentrisitas bagian katup penggilingan CNC adalah proses yang kompleks tetapi penting. Dengan berfokus pada pertimbangan pra -pemesinan, pengaturan dan kalibrasi mesin yang tepat, strategi pemesinan yang efektif, dan inspeksi pemesinan postingan menyeluruh, kami dapat menghasilkan bagian katup berkualitas tinggi dengan konsentrisitas yang sangat baik.

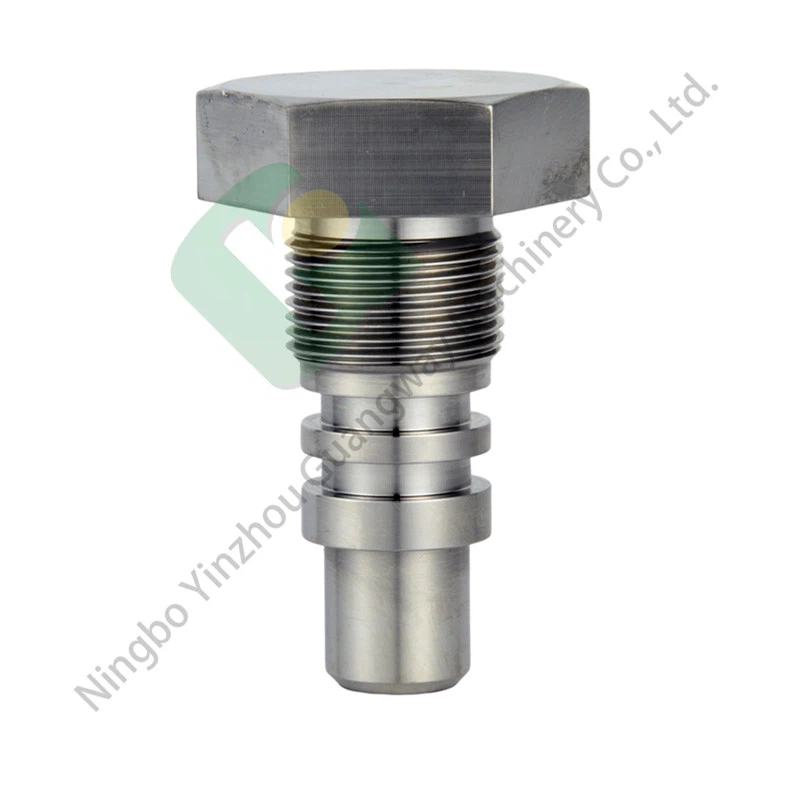

Sebagai pemasokBagian penggilingan cnc untuk katup, kami berkomitmen untuk menyediakan pelanggan kami dengan produk kelas terbaik - dalam -. Jika Anda membutuhkan suku cadang katup penggilingan CNC atau memiliki pertanyaan tentang produk dan layanan kami, jangan ragu untuk menghubungi kami untuk diskusi pengadaan. Kami juga menawarkanCNC memutar bagian untuk perangkat keras arsitekturDanCNC mengubah suku cadang untuk industri dirgantara, yang juga diproduksi dengan tingkat presisi dan kualitas tinggi yang sama.
Referensi
- Smith, JD (2018). Pemesinan presisi untuk komponen katup. Jurnal Teknologi Pemesinan, 25 (3), 45 - 52.
- Brown, AR (2019). Mencapai konsentrisitas tinggi dalam penggilingan CNC. Tinjauan Keunggulan Manufaktur, 12 (2), 67 - 74.
- Johnson, CM (2020). Kontrol Kualitas dalam Pembuatan Bagian Katup. Majalah Jaminan Kualitas Industri, 30 (4), 33 - 40.
